Turvallisuuskriittinen valvonta
Nopea reagointi palotilanteissa ja jatkuva tilatieto palopeltien toiminnasta.

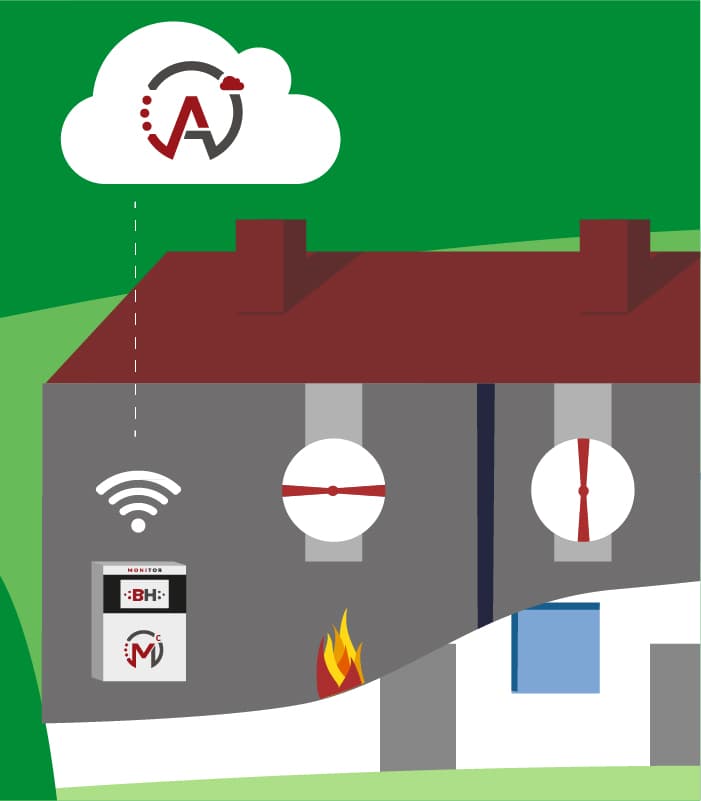

Palopeltien ohjaus- ja valvontajärjestelmä
Räätälöity palopeltien ohjaus ja valvonta.
Suunnittelemme kohdekohtaisen järjestelmän, joka yhdistää luotettavan paloturvallisuuden, selkeän valvonnan ja joustavan integroitavuuden kiinteistöautomaatioon.
Kohdekohtainen kokonaisuus
Luotettava järjestelmä asiakkaan brändillä ja vaatimuksilla
Palopeltien toimintavarmuus on kriittinen osa paloturvallisuutta. Toteutamme järjestelmän asiakkaan teknisten vaatimusten, käyttökohteen ja brändin mukaisesti ilman kompromisseja toimivuudessa tai käytettävyydessä.
Ratkaisu toimii itsenäisenä palopeltien ohjaus- ja testausjärjestelmänä tai osana laajempaa kiinteistöautomaatiota. Selainpohjainen käyttöliittymä, paikallinen käyttö ja etäyhteys helpottavat järjestelmän valvontaa ajasta ja paikasta riippumatta.
Avoimet integraatiot
BACnet- ja Modbus-kommunikointi kiinteistöautomaatiojärjestelmiin.
Räätälöity toteutus
Toteutus voidaan tehdä Bithousen omana ratkaisuna tai OEM-palveluna asiakkaan brändin mukaisesti.
Etäkäyttö
Mobiilikäyttö ja selainpohjainen käyttöliittymä huollon ja ylläpidon tueksi.
Asennus ja käyttöönotto
Modulaarinen rakenne nopeuttaa toteutusta
I/O-moduulit voidaan hajauttaa joustavasti kohteen tarpeiden mukaan, aina yksittäisistä pisteistä laajempiin kokonaisuuksiin. Koteloratkaisut skaalautuvat palopeltien määrän ja sijainnin perusteella, mikä mahdollistaa kustannustehokkaan toteutuksen sekä asennuksen ja kaapeloinnin optimoinnin. Lopputuloksena on selkeämpi, joustavampi ja helpommin ylläpidettävä järjestelmä.
- Moduuleja voidaan lisätä kohteen laajuuden mukaan
- Keskitetty näkymä palopelteihin, hälytyksiin ja tilatietoihin
- Paikallinen käyttö, Wi-Fi-yhteys ja 4G-modeemi valittavissa
- Avaimet käteen -käyttöönotto ja testauspöytäkirja projektin tueksi
Järjestelmän rakenne
Keskusyksikkö, I/O-moduulit ja valmiit kenttäkotelot
Kokonaisuus skaalautuu pienestä kohteesta laajaan kiinteistöön. Ohjaus, valvonta ja kenttäliitynnät muodostavat selkeän ketjun keskusyksiköltä palopelleille.

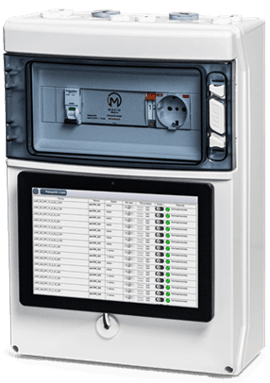

Keskusyksikkö
Koko järjestelmän ohjaus ja valvonta.
- Selainpohjainen käyttöliittymä
- Paikallinen ja etäkäyttö
- Wi-Fi-yhteys tai 4G-modeemi
- Graafinen kohdekuva
Magio I/O -moduuli
Palopeltien ohjauksen ja valvonnan sydän.
- Jopa 16 mekaanista tai 4 moottoroitua peltiä
- Jatkuva valvonta
- Analogiamittaukset
- Modulaarinen DIN-kiskoasennus
BIO-ohjauskotelo
Valmis ja helposti asennettava kenttäratkaisu.
- Kotelot skaalautuvat kohteen mukaan
- Keskitetty kaapelointi
- Nopea käyttöönotto
- Liitäntä keskusyksikköön ja 230 V syöttöjännite
Laajennettava ratkaisu
Enemmän kuin palopeltien testausjärjestelmä
Ratkaisu on joustava talotekniikan ohjaus- ja valvontakokonaisuus. Palopeltien lisäksi järjestelmään voidaan liittää muita laitteita, mittauksia ja automaation toimintoja.
Sama järjestelmä voi tarjota keskitetyn näkymän paloturvallisuuteen, ilmanvaihdon ohjaukseen, olosuhdemittauksiin ja kulutusdataan. Näin palopeltijärjestelmä ei jää irralliseksi saarekkeeksi, vaan palvelee koko kiinteistön ylläpitoa.
Ilmamäärän säätö esimerkiksi liesituulettimen nopeuden perusteella
Huone- ja kanavapaloilmaisimet
Läsnäolon tunnistus
Ilmanlaadun mittaus, lämpötila ja CO2
Lattialämmitysjärjestelmät
Veden kulutusmittaukset
01
Palotilanne
Lämpösulake laukeaa ja toimilaitteen jännite katkeaa.
02
Jumitilanne
Pelti ei pääse sulkeutumaan normaalisti, vaikka sen pitäisi sulkeutua.
03
Tunnistus
Virranvalvonta paljastaa poikkeaman ja järjestelmä hälyttää.
Poikkeamien tunnistus
Virranvalvonta havaitsee myös jumittuneen palopellin
Järjestelmä valvoo palopellin toimilaitteen ottamaa virtaa. Tämä mahdollistaa poikkeustilanteiden tunnistamisen silloinkin, kun pelkkä rajakytkintieto ei kerro koko tilannetta.
Jos palopelti on jumittunut AUKI-asentoon eikä jousivoima pysty sulkemaan peltiä normaalisti, järjestelmä tunnistaa poikkeaman toimilaitteen virrasta ja nostaa hälytyksen luotettavasti.
24/230 V
Virta
Hälytys
Toteutettuja kohteita
Bithouse on palopeltiprojektien suunnittelun ammattilainen
Olemme toteuttaneet jo yli 200 palopeltiprojektia, joissa on yhteensä yli 10 000 palopeltiä.
Integrointi palopeltien ohjauskeskuksen ja kiinteistöautomaation välillä on toteutettu joko väyläkommunikaation avulla (BACnet / Modbus) tai I/O-liitynnällä VAK:n ja palopeltien ohjauskeskuksen välillä.
Projektitoteutukseen kuuluu aina myös käyttöönotto, jolloin asiakas saa kohteen luovutettuna avaimet käteen -periaatteella. Toteutukseen kuuluu myös testauspöytäkirja, josta näkyy kaikkien palopeltien toiminta.
200+
Toteutettua palopeltiprojektia
10 000+
Palopeltiä toteutetuissa kohteissa
BACnet / Modbus
Väyläkommunikointi kiinteistöautomaatioon
Avaimet käteen
Käyttöönotto ja testauspöytäkirja kuuluvat toimitukseen
Tarvitsetko palopeltien ohjaus- ja valvontajärjestelmän kohteeseesi?
Kerro kohteen koko, palopeltien määrä ja integraatiotarpeet, niin suunnitellaan sopiva ratkaisu.
