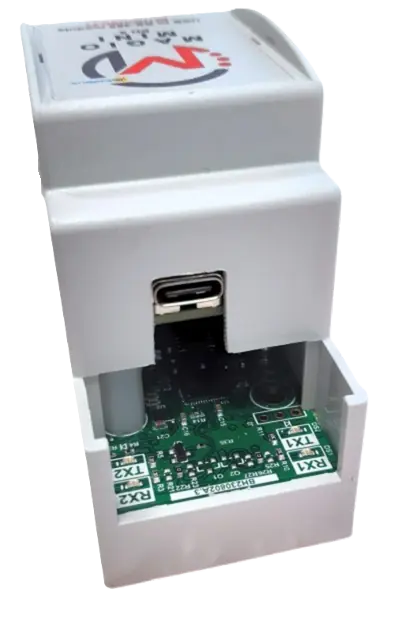

Magio Mini RS485 väyläsovitin
Kaksi RS485-väylää automaation Modbus RTU -liityntöihin
Magio Mini RS485 on kompakti DIN-kiskoon asennettava väyläsovitin rakennusautomaatioon ja kevyeen teollisuuteen. Kortilla on kaksi RS485-väylää, joiden asetukset valitaan ohjelmallisesti kohteen tarpeiden mukaan.
Käyttötarkoitus
RS485-väyläliityntä rakennusautomaatioon
Sovitin on tarkoitettu tilanteisiin, joissa automaatiojärjestelmään tarvitaan luotettava RS485-liityntä esimerkiksi Modbus RTU -laitteille. Ratkaisu sopii osaksi Bithousen automaatio- ja laitekokonaisuuksia sekä asiakaskohtaisia toteutuksia.
- 2 RS485-väylää per kortti
- Tyypillisesti Modbus RTU -käyttöön
- Ohjelmallisesti valittavat väyläasetukset
- Rakennusautomaation ja kevyen teollisuuden käyttöympäristöihin
Keskeiset ominaisuudet
Kompakti väyläsovitin selkeään kenttäliityntään
Magio Mini RS485 on suunniteltu käytännölliseksi väyläliitynnäksi, jossa asennus, kaapelointi ja diagnostiikka ovat selkeitä.
Kaksi väylää
Kortilla on kaksi RS485-väylää. Sarjaportit voidaan nimetä esimerkiksi Modbus 1 ja Modbus 2 -väyliksi.
Väyläasetukset ohjelmistosta
Master/slave-tila, nopeus, pariteetti, bittimäärä ja stop-bitit valitaan ohjelmallisesti.
LED-diagnostiikka
RX- ja TX-ledit näyttävät väylällä liikkuvan datan ja kortilta lähtevät paketit.
Liittimet ja kaapelointi
Selkeät liitynnät väylille, maadoitukselle ja terminoinnille
Liittimet on jaettu väyläkohtaisesti, ja kortilla on erilliset merkinnät vastaanotolle, lähetykselle, biasoinnille ja terminoinnille. A-/B+-terminaalit kestävät virhekytkennän 24 V DC -jännitteeseen.
1A-, 1B+
RS485-väylä 1.
2A-, 2B+
RS485-väylä 2.
1C, 2C
Maadoitus, GND / 0 V DC, 100 ohmin vastuksen kautta.
RX1 / RX2 ja TX1 / TX2
LEDit väylällä liikkuvalle datalle ja kortilta lähteville paketeille.
BIAS+ / BIAS-
Käsin asetettavat biasointivastukset.
TERM
Väylän terminointiin.
Tekniset tiedot
Magio Mini RS485 väyläsovitin
Tiedot perustuvat Magio Mini RS485 -datalehteen, päiväys 2026-06-04.
| Ominaisuus | Arvo |
|---|---|
| Väylät | 2 RS485-väylää per kortti. |
| Tyypillinen protokolla | Modbus RTU. |
| Väyläasetukset | Master/slave, 1200-115200 bps, pariteetti N/E/O, 8 bittiä ja 1-2 stop-bittiä. Tyypillisesti 19200 8E1. |
| Virhekytkennän kesto | A-/B+-terminaalit kestävät virhekytkennän 24 V DC -jännitteeseen. |
| Galvaaninen erotus | Ei galvaanisesti erotettu. |
| Käyttöympäristö | 0-50 °C, kosteus alle 95 %, ei kondensoiva. |
| Kaapeli ja kiristysmomentti | Enintään 1,5 mm², kiristysmomentti 0,2 Nm. Suositeltu kaapeli kierretty pari, esimerkiksi CAT 6. |
| Virrankulutus | 24 V DC mitoitusvirta 30 mA. |
| Asennus | 35 mm DIN-kisko. |
| Mitat ja paino | Leveys 36,3 mm (2 DIN-moduulia), korkeus 90,5 mm, syvyys 62,0 mm, paino 75 g. |
| Pakkauksen sisältö | USB 3.0 USB-C to USB-A -kaapeli, 90°, 1 m, musta. |
| Korttiversiot | 1. tuotantoerän RS485-2-väylässä BIAS- ja TERM-liitännät poikkeavat seuraavista tuotantoeristä. Erillinen merkintä moduulin kotelossa. |
