Magio I/O -moduulit
Yksi moduulityyppi kaikkeen automaatioon
Magio I/O -moduulit ovat täysin universaaleja. Moduuliin voidaan liittää sekä analogisia että digitaalisia tulo- ja lähtöviestejä. Yksi moduulityyppi kaikkeen automaatioon!
Universaali I/O
Magio I/O -moduulit ovat täysin universaaleja

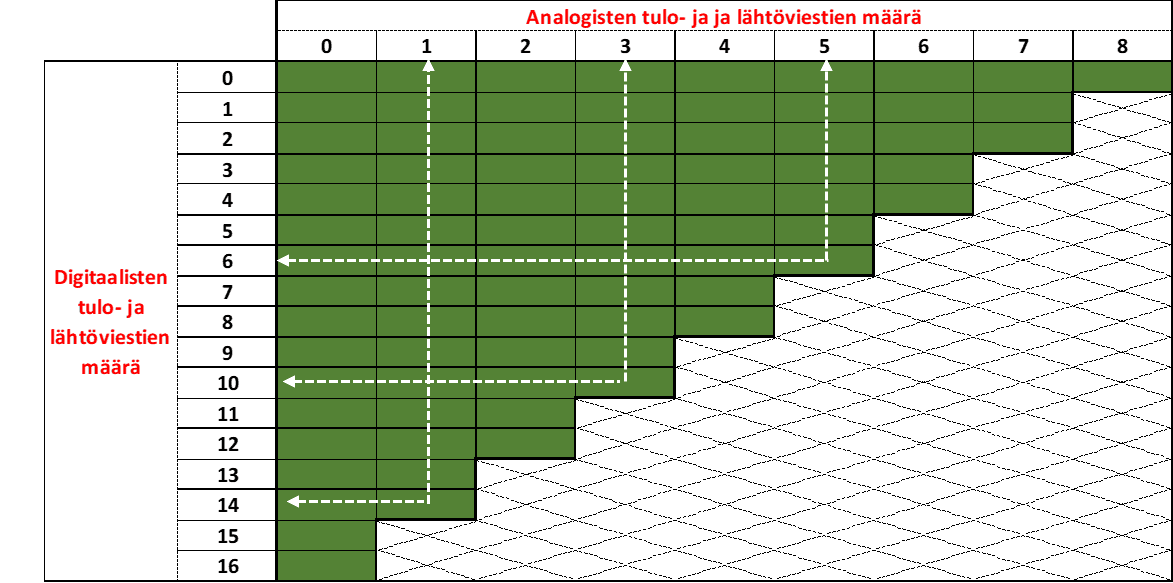

Magio I/O -moduuleihin voidaan liittää sekä analogisia että digitaalisia tulo- ja lähtöviestejä. Magio I/O -moduuleissa on maksimissaan 8 analogista tai 16 digitaalista vapaasti konfiguroitavaa, universaalia I/O-liityntää. Ne voidaan ohjelmoida toimimaan missä tahansa moodissa: AI, AO, DI, DO. Samassa moduulissa voi olla sekä digitaalisia että analogisia tulo- ja lähtöviestejä. Digitaalisten ja analogisten viestien yhteenlaskettu summa saa olla maksimissaan 16.
8
analogista I/O-liityntää enintään
16
digitaalista I/O-liityntää enintään
AI / AO / DI / DO
vapaasti konfiguroitavat moodit
Toimilaitteiden kunnonvalvonta
Moduuli seuraa toimilaitteen ottamaa virtaa samalla, kun se syöttää toimilaitteelle 24V DC -jännitteen.
Nopeampi vian paikannus
Poikkeavat virta-arvot auttavat rajaamaan vian nopeasti toimilaitteeseen, kaapelointiin tai kuormaan.
Hälytys automaatiojärjestelmään
Kun mitattu virta ylittää tai alittaa asetellut rajat, poikkeama voidaan välittää automaatiojärjestelmälle selkeänä hälytyksenä.
Vikaantumisen tunnistus
Magio-moduulit tunnistavat vialliset toimilaitteet
Magio I/O -moduuli voi syöttää toimilaitteiden tarvitseman 24V DC -jännitteen ja mitata samalla toimilaitteen ottamaa virtaa. Kun virta-arvot poikkeavat asetelluista raja-arvoista, automaatiojärjestelmä voi generoida hälytyksen ja auttaa tunnistamaan vikaantuvan toimilaitteen ajoissa.
Tuoteperhe

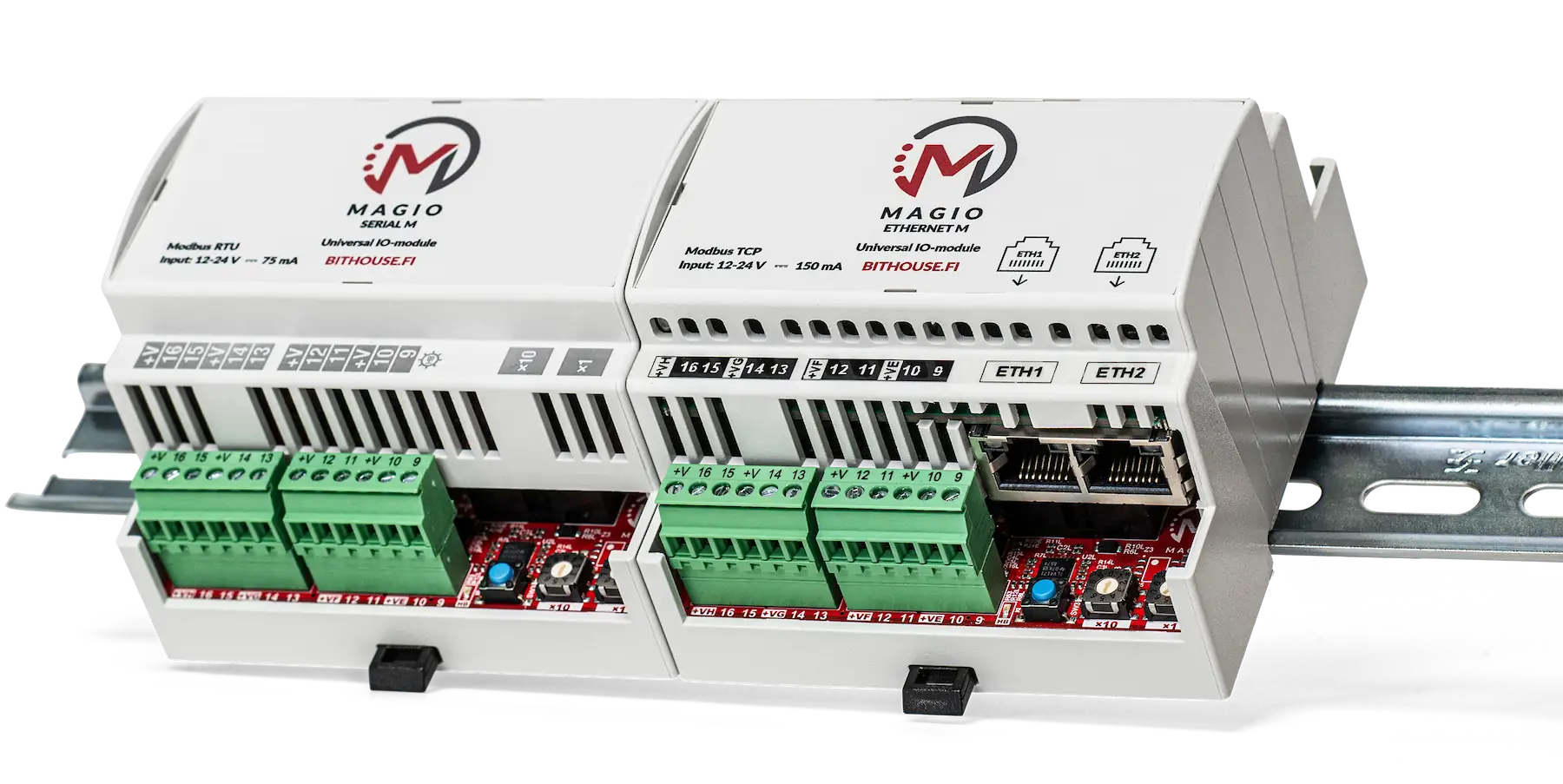

Magio Serial M ja Magio Ethernet M
Magio-tuoteperheeseen kuuluvat Magio Serial M ja Magio Ethernet M I/O -moduulit, joiden kommunikointiprotokolla on Modbus. Moduulit soveltuvat joustaviin ja hajautettuihin automaatioratkaisuihin.

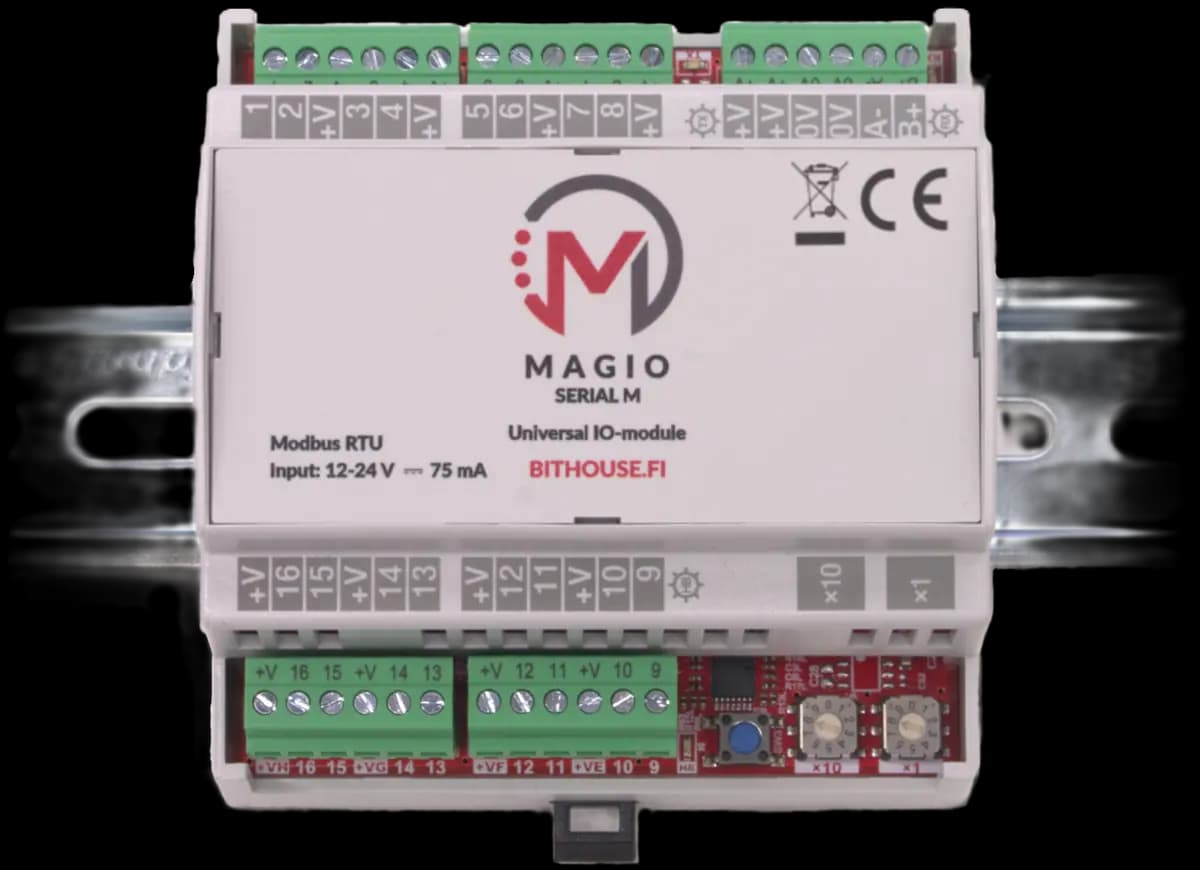

Magio Serial M
Magio Serial M on RS485-väylässä Modbus RTU -protokollaa käyttävä universaali I/O-moduuli.
- Modbus RTU -kommunikointi RS485-väylässä
- DIN-kiskoasennus ja universaalit I/O-liitynnät
- Sopii hajautettuihin automaatioratkaisuihin

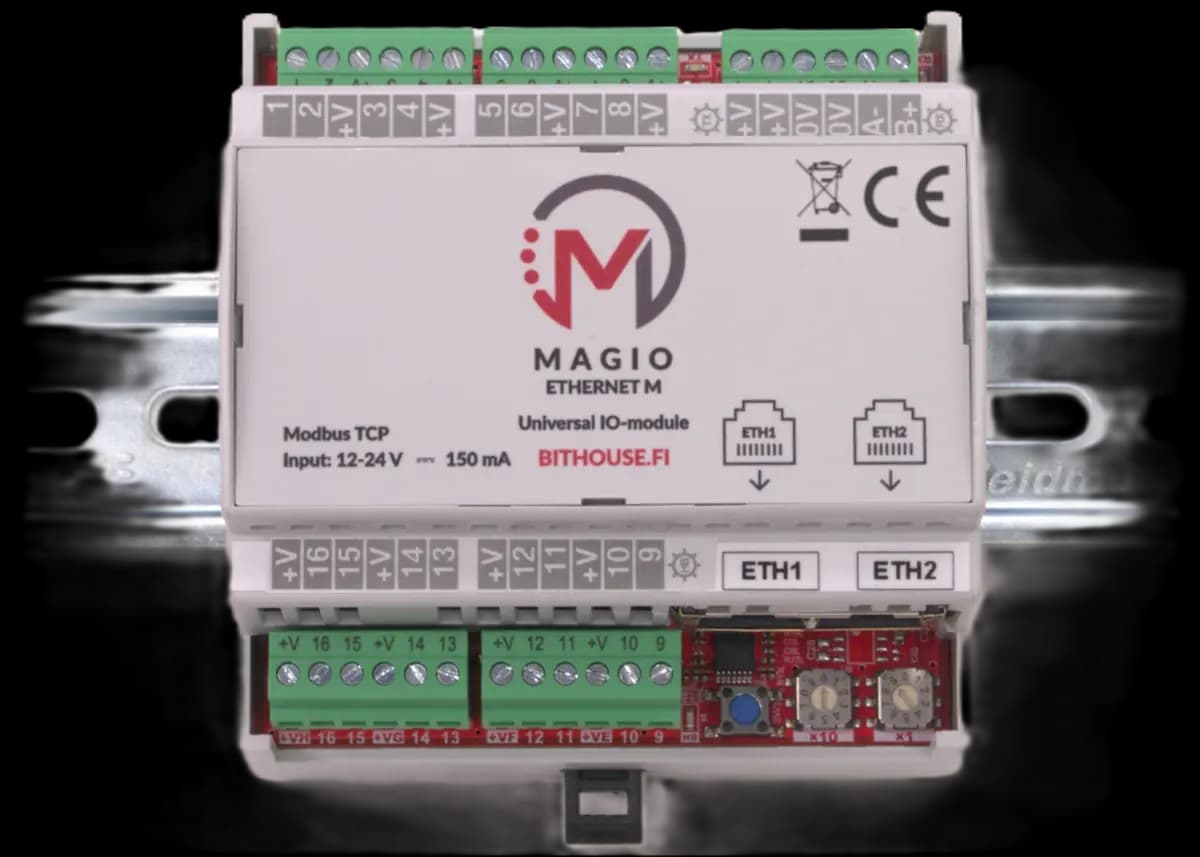

Magio Ethernet M
Magio Ethernet M on kahdella Ethernet-liittimellä varustettu Modbus I/O -moduuli. RS485-liittimen ansiosta sitä voidaan käyttää gatewaynä Serial-moduuleille.
- Kaksi Ethernet-liitintä Modbus TCP -käyttöön
- RS485-liitin Serial-moduulien gateway-käyttöön
- Mahdollistaa moduulien sijoittamisen eri kiinteistöihin
Konfiguroitavat liitynnät
Mitä eri I/O-moodit tekevät käytännössä
Universaali I/O määrittää kapasiteetin. Tässä osiossa moodit avataan käytännön käyttötarkoitusten kautta, jotta oikea liityntä valitaan pistekohtaisesti.
AI
Analog input
Analogiset mittaukset, kuten lämpötila-, ilmanlaatu- ja muut olosuhdeviestit.
AO
Analog output
Säätöviestit toimilaitteille ja muille analogista ohjausta tarvitseville laitteille.
DI
Digital input
Hälytykset, indikoinnit, tilatiedot ja pulssimaiset signaalit.
DO
Digital output
Releohjaukset, päälle/pois-ohjaukset ja muut digitaaliset lähtöviestit.
Tekniset tiedot
Magio Serial M ja Magio Ethernet M
| Ominaisuus | Magio Serial M | Magio Ethernet M |
|---|---|---|
| Kommunikointi | RS485-väylässä Modbus RTU -protokollaa käyttävä I/O-moduuli. | Kahdella Ethernet-liittimellä ja RS485-väylällä varustettu Modbus-protokollaa käyttävä I/O-moduuli. |
| Gateway-käyttö | Voidaan liittää slave-laitteena Magio Ethernet M -moduuliin. | Moduuliin voidaan liittää Magio RS485 -moduuleja, jolloin Ethernet M toimii Ethernet-gatewayna. |
| Kortin mitat | 87 × 84 mm, 5 DIN-moduulia. | 87 × 84 mm, 5 DIN-moduulia. |
| I/O-liittimet | 16 I/O-liitintä, joita voidaan käyttää universaalisti. | 16 I/O-liitintä, joita voidaan käyttää universaalisti. |
| AI- ja AO-pisteet | AI- tai AO-piste varaa kaksi peräkkäistä I/O-liitintä, esimerkiksi 1+2 tai 3+4. | AI- tai AO-piste varaa kaksi peräkkäistä I/O-liitintä, esimerkiksi 1+2 tai 3+4. |
| DI- ja DO-pisteet | DI- tai DO-piste varaa yhden I/O-liittimen. | DI- tai DO-piste varaa yhden I/O-liittimen. |
| Käyttöjännite | Reguloitu 12–24 V DC. | Reguloitu 12–24 V DC. |
| Enimmäiskuorma | 1 A per kanava, 6 A koko kortti yhteensä. | 1 A per kanava, 6 A koko kortti yhteensä. |
| Kortin oma virrankulutus | Nimellisesti 75 mA, 24 V: 1,8 W. | Nimellisesti 75 mA, 24 V: 1,8 W. |
| Liittimet ja johdin | Saatavilla ruuvi- tai jousiliittimillä. Liitettävän johtimen paksuus enintään 1,5 mm². | Saatavilla ruuvi- tai jousiliittimillä. Liitettävän johtimen paksuus enintään 1,5 mm². |
| Väylä | Modbus RTU -väylä. | Ethernet-liitännät ja RS485-väylä Modbus-käyttöön. |
