Integral universaali alakeskusprosessori
Yksi prosessori, rajattomat mahdollisuudet
Integral mukautuu automaatiojärjestelmääsi kuudella vapaasti valittavalla moduulipaikalla. Yhdellä laitteella voidaan toteuttaa ohjaus, kommunikointi ja järjestelmäintegraatiot kohteen tarpeiden mukaan.
Modulaarinen rakenne
Kuusi vapaasti valittavaa moduulipaikkaa
Integral on modulaarinen kokonaisuus, jonka perusosa on tehokas prosessorikortti. I/O-jakauma ja kenttäväylien kommunikointirajapinnat voidaan määritellä projektikohtaisesti valittavilla Integral-moduuleilla.
- Sama prosessori voidaan mukauttaa eri kohteisiin moduulivalinnoilla
- Moduuleja voidaan vaihtaa ja lisätä tarpeiden muuttuessa
- Kokoonpanoon valitaan vain tarvittavat I/O- ja väylärajapinnat
Valitse moduulit kohteen mukaan
Havainnollistus näyttää, miten eri moduulit voidaan sijoittaa vapaasti Integral-prosessorin moduulipaikkoihin.
Integral-moduulit
Tehokas prosessori ja valittavat I/O- ja väylämoduulit
Moduulien avulla yksittäinen prosessori voidaan varustella juuri kohteen vaatimusten mukaan. Sama laite voi yhdistää analogiset ja digitaaliset I/O-pisteet, M-Bus-mittarit, RS485-väylät ja USB-C-liitynnät.

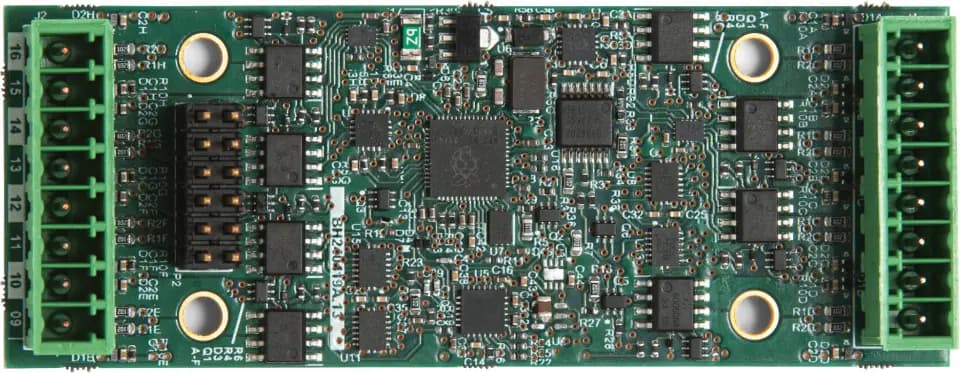

IM-IO816
Universaali I/O-moduuli
Moduuliin voidaan liittää maksimissaan kahdeksan analogista tai kuusitoista digitaalista tulo- tai lähtöviestiä. Samassa moduulissa voi olla sekä analogisia että digitaalisia viestejä.

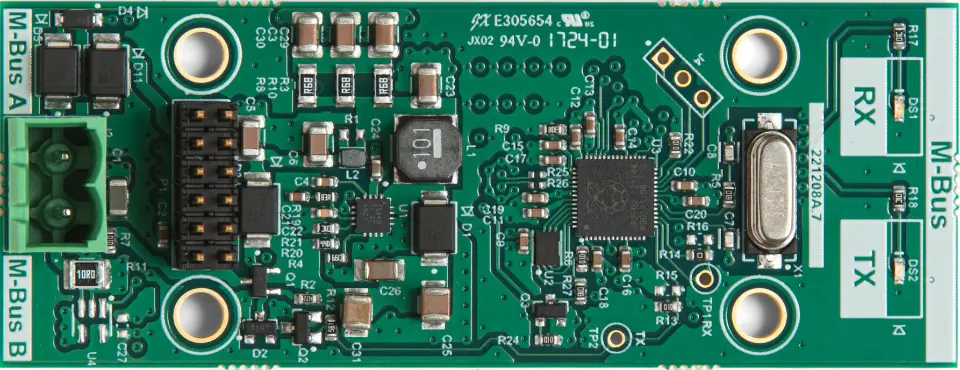

IM-MBUS20
M-Bus-moduuli
Suunniteltu M-Bus-laitteiden liittämiseksi Integral-prosessoriin. Yhteen moduuliin voidaan liittää maksimissaan kaksikymmentä M-Bus-laitetta.

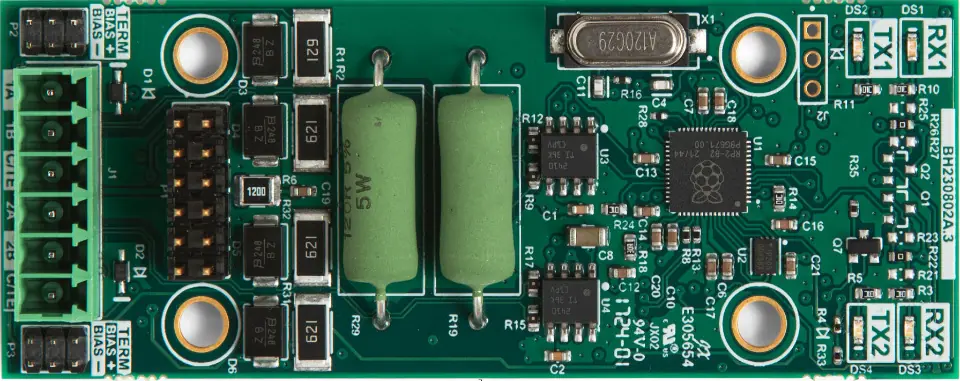

IM-RS485
Kaksi RS485-väylää
Moduulin kautta voidaan liittää esimerkiksi Modbus RTU -laitteita, joilla on eri tiedonsiirtonopeudet.

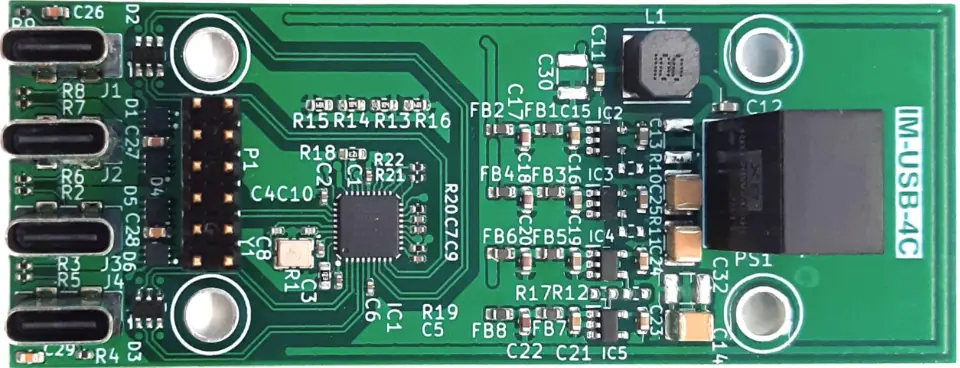

IM-USB-4C
Neljä USB-C-liityntää
USB-C-moduuli tuo prosessoriin neljä USB-C-liityntää erilaisia laite- ja järjestelmäliityntöjä varten.
Suunniteltu joustavuuteen
Yksi laite paikalliseen käyttöön, etäyhteyksiin ja integraatioihin
Prosessorikortti vastaa ohjauksesta, datankäsittelystä ja järjestelmän hallinnasta. Ethernet-, 4G- ja kosketusnäyttövaihtoehdot tekevät laitteesta käyttökelpoisen paikalliseen käyttöön, rakennusautomaatiointegraatioihin ja pilviyhteyksiin.
4G-modeemivalmius etäyhteyksiä ja pilvikäyttöä varten
2 x Ethernet-porttia verkottamiseen ja integraatioihin
Paikallinen käyttö, etäyhteydet ja integraatiot samassa laitteessa
Valittavana kosketusnäytöllä tai ilman
01
Vähemmän laitteita
Yksi prosessori korvaa useita erillisiä ohjaimia ja gateway-laitteita.
02
Täysin skaalautuva
Sama tuote toimii pienissä kiinteistöissä ja vaativissa teollisuuskohteissa.
03
Projektikohtainen optimointi
Kokoonpanoon valitaan vain se mitä tarvitaan, ilman ylimääräisiä ominaisuuksia.
04
Nopeampi käyttöönotto
Valmiiksi optimoitu kokoonpano vähentää asennus- ja konfigurointityötä.
05
Tulevaisuusvarma
Moduuleja voidaan vaihtaa ja lisätä tarpeiden muuttuessa.
Actiweb-ohjelmisto
Moderni ja selainpohjainen käyttö
Integral toimii Actiweb-ohjelmiston kanssa. Selainpohjaista käyttöliittymää voidaan käyttää eri päätelaitteilla ilman erillisiä asennuksia, mikä helpottaa paikallista käyttöä, etävalvontaa ja ylläpitoa.
- Kiinteistöautomaatio, LVI, energianhallinta ja valaistus
- Teollisuusprosessien ohjaus
- Etävalvonta ja IoT-ratkaisut
- Hajautetut järjestelmät, joissa vaaditaan joustavuutta
| Ominaisuus | Arvo |
|---|---|
| Prosessori ja muisti | Verdin AM62 Dual 1GB ET |
| Kosketusnäyttö | 7.1 inch IPS TFT Bar LCD | 280×1424 Pixels |
| Verkkoliitynnät | 2 x Ethernet, 4G-modeemivalmius |
| Moduulipaikat | 6 vapaasti valittavaa moduulipaikkaa |
Tarvitsetko modulaarisen automaatioprosessorin kohteeseesi?
Kerro I/O-pisteet, väyläliitynnät ja käyttökohde, niin suunnitellaan sopiva Integral-kokoonpano.
